Saugzugregelung
Druckregelung in einem Netz aus Rohren und Behältern
Einleitung
In einer Rauchgasreinigungsanlage sollte ein Sauggebläse eingespart werden, und der Druck am Austritt des Dampferzeugers
mit einem Gebläse am Ende der Rauchgasreinigungsanlage geregelt werden.
Hierzu wurde eine Kombination aus mehrstufiger Kaskade und nichtlinearer Vorsteuerung entwickelt. Dieses Konzept ist auch für
andere ähnlich geartete Aufgabenstellungen sehr geeignet, auch in anderen Technologiebereichen z.B. Erdgastransport und Speicherung.
Diese Lösung wurde ehemals patentiert unter
DE 41 40 921 C2 "Anordnung zur Regelung des Gasdruckes in einem Gasspeichereigenschaften aufweisenden Raum einer aus Räumen mit
Gasspeichereigenschaften und Kanälen bestehenden Regelstrecke".
Die Anordnung

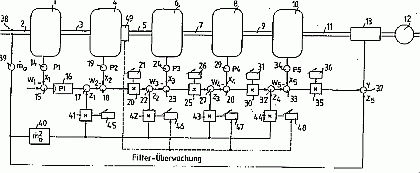

Der Aufbau der Anlage und der dazu projektierten Regelung kann der folgenden Abbildung entnommen werden.
Geregelt werden soll X1 (14), also der Druck am Kessel (1, links in der Abbildung). Störgrösse ist der
Durchfluss am Eingang (38, 39). Stelleingriff ist die Drallklappe (13) vor dem Sauggebläse (12).
Schwierigkeit ist das Speicherverhalten der vielen Behälter (1, 4, 6, 8, 10) und der nichtlinear auftretende Druckabfall
in den Rohren (2, 3, 5, 7, 9, 11).
Lösung ist die mehrstufige Kaskade (14 .. 36) und die nichtlineare Vorsteuerung (40 .. 48).
Überwacht werden soll zusätzlich der Differenzdruck über dem Filter (49).
